Фланец для стеклянного ограждения: что это и зачем нужен
Фланец — та самая деталь, которую после монтажа почти не видно под декоративным колпаком, но именно через неё вся нагрузка от ограждения передаётся на пол. Ошибка на этом узле означает люфт стойки, трещины в основании или, в худшем случае, выдёргивание анкера при навале. Разбираем, что такое фланец, какие бывают виды, как он крепится к бетону, дереву и металлу и на что смотреть при выборе.
Что такое фланец и какую задачу он решает

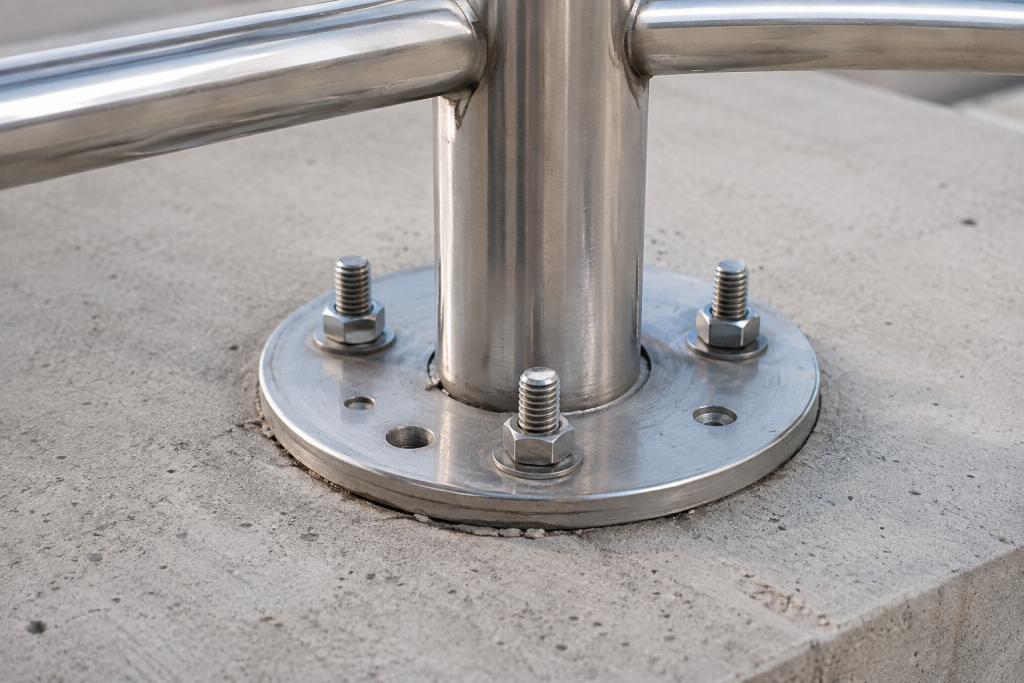

Фланец — это металлическая опорная площадка (чаще круглая или квадратная) с отверстиями под крепёж, приваренная к низу стойки или надеваемая на неё. Его задача — распределить точечную нагрузку от тонкой трубы на большую площадь основания и зафиксировать стойку строго вертикально. Без фланца труба опиралась бы на пол пятном в несколько квадратных сантиметров, а любой боковой навал создавал бы рычаг, который вырвал бы крепление из перекрытия.
Ограждение — конструкция нагруженная: по нормам оно рассчитывается на горизонтальный навал человека, а на лестнице и балконе эта нагрузка приложена как раз на высоте поручня, то есть с большим плечом. Фланец превращает этот рычаг в распределённое усилие на несколько анкеров.

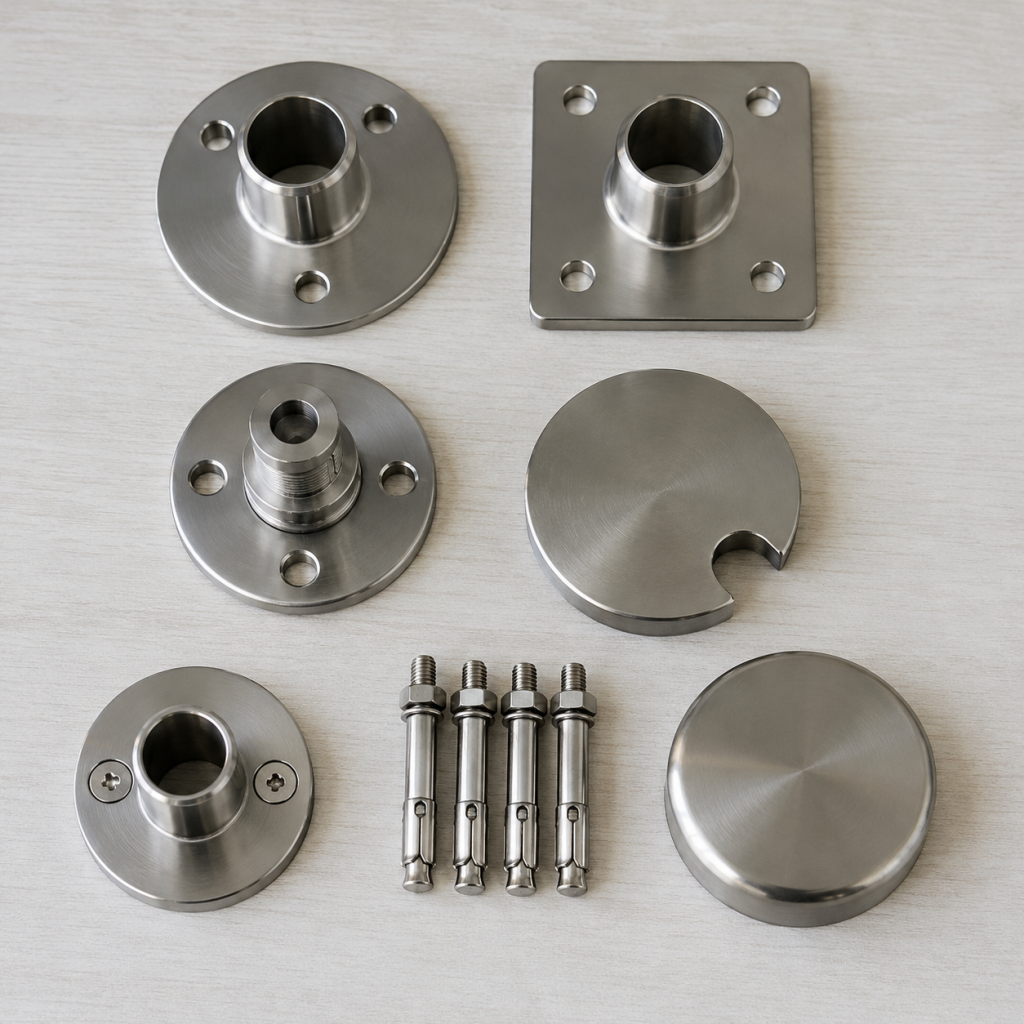

Виды фланцев
| Тип фланца | Особенность | Где применяют |
|---|---|---|
| Круглый (стандартный) | Универсальный, под колпак | Большинство ограждений |
| Квадратный | Под квадратный профиль стойки | Лофт, современные системы |
| Регулируемый | Выравнивание по уровню | Неровные полы, уклон |
| Со скрытым крепежом | Крепёж не виден, колпак | Видовые интерьеры |
| Боковой (торцевой) | Крепление сбоку, не в пол | Крепление в торец марша |
Отдельно стоит регулируемый фланец: он позволяет выставить стойку по уровню, если пол имеет уклон или неровности. На лестницах и террасах, где идеальной горизонтали почти не бывает, это экономит время монтажа и избавляет от подкладок под площадку.
Крепление к разным основаниям
Тип основания определяет крепёж, и это самый частый источник ошибок. Универсального «анкера на всё» не существует.
- Бетон и железобетон — самое надёжное основание: механические или химические анкеры с расчётной глубиной. Химический анкер предпочтителен у края плиты и в пустотных перекрытиях.
- Дерево — глухари или сквозной крепёж в несущую балку, а не в тонкий настил; попадание в лаги обязательно.
- Металл — болтовое соединение через закладную или приварка площадки; резьба по тонкому листу не держит.
- Керамогранит и плитка — сверление через покрытие в несущий слой, обязательна аккуратность и уплотнение под площадкой.
- Стяжка «плавающая» — крепление только в несущее перекрытие: анкер в тонкую стяжку — гарантированный люфт.
Материал: та же логика, что и у стоек
Фланец должен быть из той же марки нержавеющей стали, что и стойка: AISI 304 для сухих помещений, AISI 316 для улицы, балконов, террас и зон у воды. Крепёж — тоже нержавеющий: оцинкованный анкер в паре с нержавейкой даёт гальваническую коррозию, и через пару сезонов на улице у основания стойки появляются рыжие подтёки. Экономия на четырёх болтах способна испортить вид всей дорогой конструкции.
Типичные ошибки монтажа
- Крепление в стяжку вместо перекрытия — стойка со временем разбалтывается.
- Слишком близко к краю плиты — риск скола бетона; нужен химический анкер и отступ.
- Разнородный крепёж — оцинковка в нержавейке даёт коррозию.
- Меньше анкеров, чем предусмотрено — «хватит и двух» превращает распределённую нагрузку в рычаг.
- Монтаж до чистового пола — потом высота стойки и колпак не совпадают с покрытием.
- Нет уплотнения под площадкой — на улице вода застаивается под фланцем.
Фланец или заделка стойки в пол
Альтернатива фланцу — заделка стойки прямо в основание (в гильзу или бетон). Такой узел выглядит чище, но требует подготовки на этапе черновых работ и делает демонтаж сложным. Фланец же монтируется по готовому чистовому полу, позволяет отрегулировать вертикаль и при необходимости снять стойку. Для большинства частных объектов и реконструкций фланец практичнее, заделка уместна там, где узел закладывают заранее в проект.
FAQ — частые вопросы
Можно ли закрепить стойку на два анкера вместо четырёх?
Нет. Количество и расположение крепежа рассчитаны на боковую нагрузку с плечом до высоты поручня. Два анкера превращают узел в шарнир: стойка получает люфт, а нагрузка концентрируется на одном крепеже. Это прямой путь к разбалтыванию ограждения.
Что делать, если пол с уклоном?
Использовать регулируемый фланец — он позволяет выставить стойку строго вертикально при неровном или наклонном основании. Подкладывать под площадку шайбы и обрезки — плохое решение: опора получается точечной, а не распределённой.
Какой фланец нужен для балкона или террасы?
Из стали AISI 316 и с нержавеющим крепежом той же марки, плюс уплотнение под площадкой, чтобы под фланцем не застаивалась вода. На улице это не перестраховка: обычная сталь и оцинкованные анкеры в такой среде дают коррозию уже в первые сезоны.
Итог

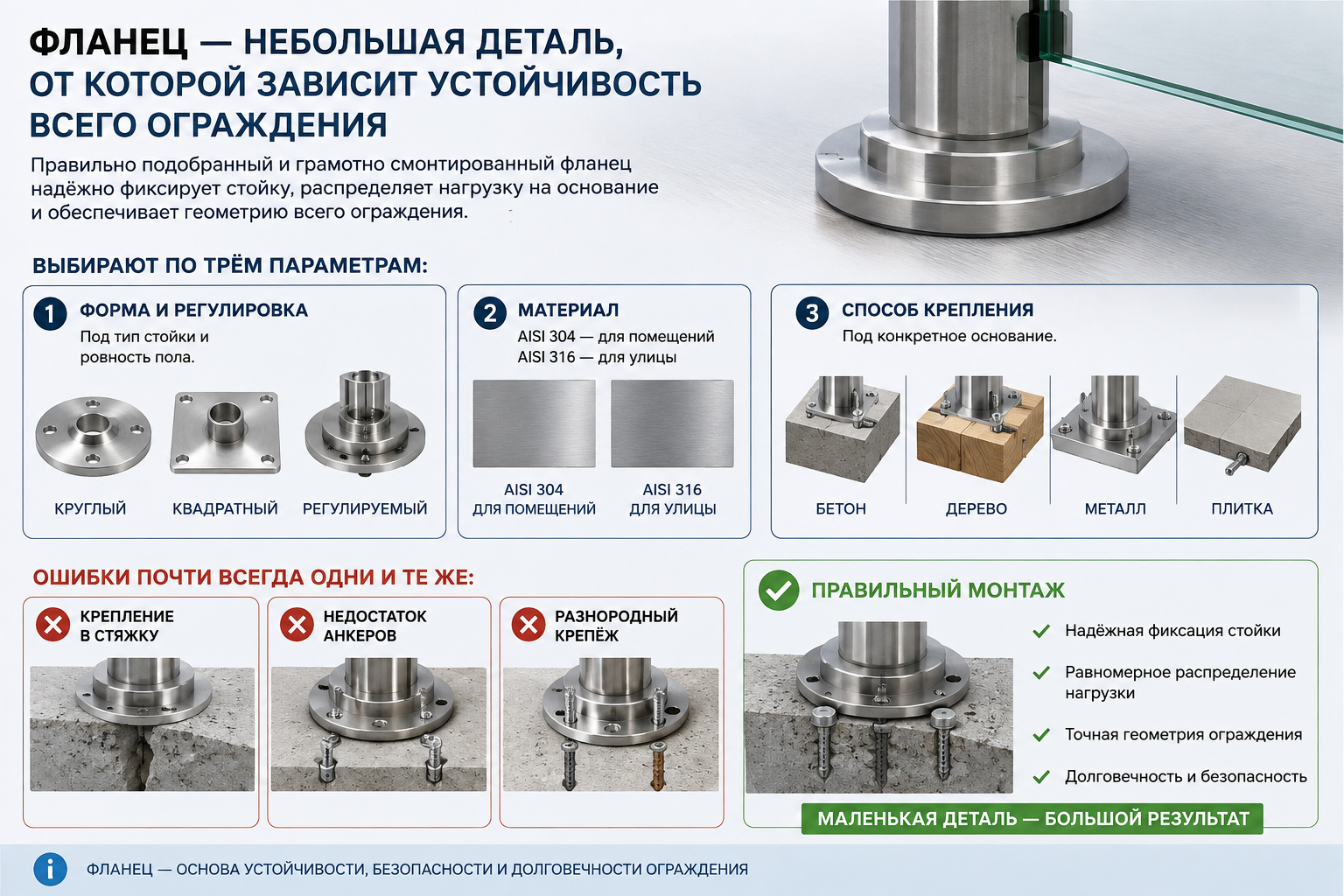

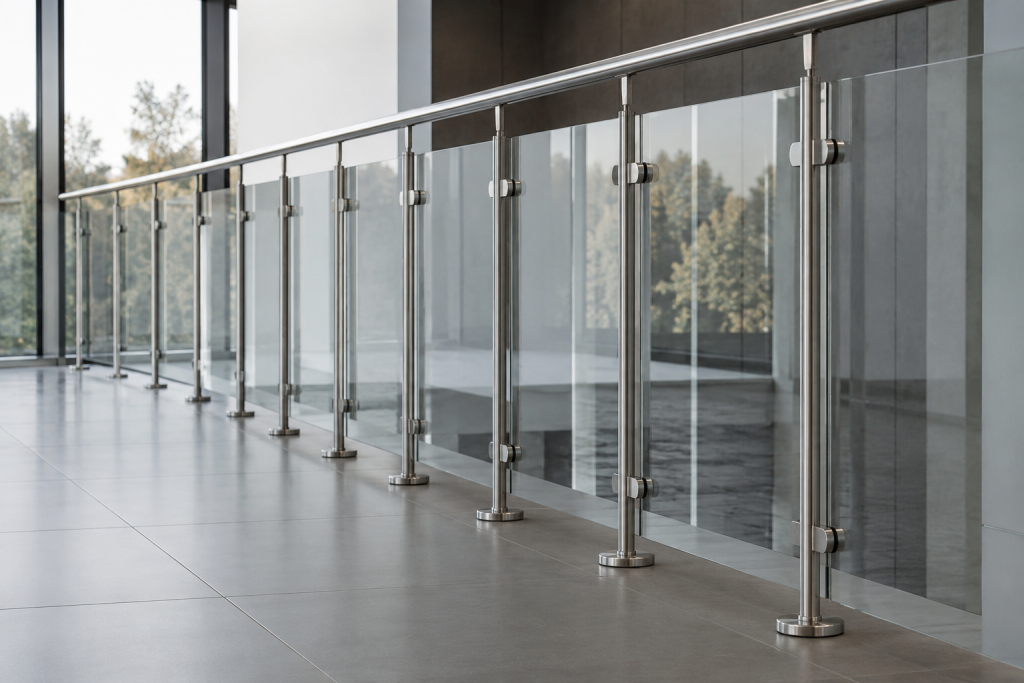

Фланец — небольшая деталь, от которой зависит устойчивость всего ограждения. Выбирают его по трём параметрам: форма и наличие регулировки (под тип стойки и ровность пола), материал (AISI 304 для помещений, AISI 316 для улицы) и способ крепления под конкретное основание — бетон, дерево, металл или плитку. Ошибки почти всегда одни и те же: крепление в стяжку, недостаток анкеров и разнородный крепёж. Правильно подобранный и грамотно смонтированный фланец после установки просто исчезает под колпаком и годами держит конструкцию без люфта.
