Точечное крепление стекла: технология, виды и применение
Точечное крепление стекла — это инженерное решение, при котором стекло удерживается в одной или нескольких компактных «точках» через сквозные отверстия или зажим за кромку. Никакой сплошной рамки, никаких длинных профилей — только аккуратные узлы из полированной нержавейки. Технология пришла из коммерческой архитектуры (входные группы, фасады бизнес-центров) и уверенно перекочевала в частное строительство: лестницы, ограждения террас, душевые ниши, навесы. В этой статье разбираем, чем спайдер отличается от рутеля, какой стеклодержатель нержавейка ставят на ограждение балкона и как правильно рассчитать узлы под закалённое или триплексное стекло.
Принцип точечного крепления
В отличие от профиля, который держит стекло по всей длине кромки, точечное крепление работает локально. Стекло опирается на 2–6 узлов, и нагрузка от ветра, давления людей или собственного веса распределяется через эти точки на несущую конструкцию — стену, стойку, кронштейн или несущую ферму.
За счёт малой площади видимого крепежа достигается главный визуальный эффект — стекло «парит». В коммерческих проектах это даёт прозрачные витрины и невесомые фасады, в частных — лёгкие лестничные ограждения, тонкие перегородки и навесы без видимой металлической рамки.

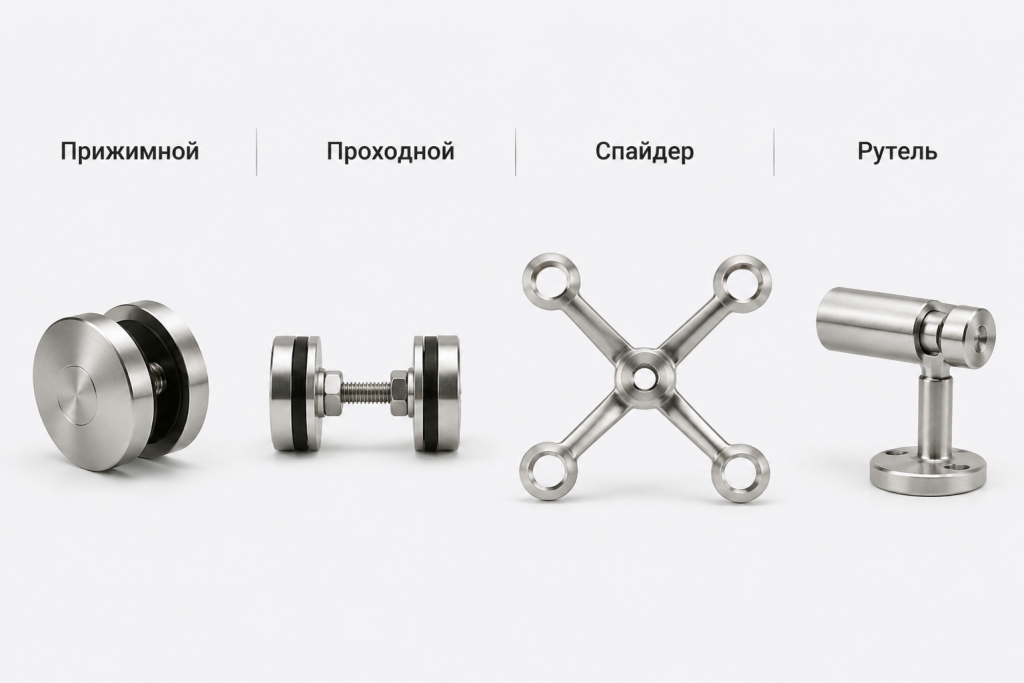

Виды точечных креплений
В каталогах российских поставщиков точечный крепёж разделён на четыре большие группы. Понимание разницы между ними экономит время на стадии проектирования.
1. Стеклодержатели прижимные (без сверления)
Это самые распространённые узлы для частного строительства. Стекло зажимается между двух дисков или полусфер за кромку — отверстия в стекле не нужны. Применяются в ограждениях лестниц, балконов, террас. Диаметр диска — 38, 50 или 63 мм. Усилие зажима регулируется винтами с резиновыми прокладками EPDM, чтобы не повредить кромку триплекса.
Плюсы: дёшево, легко подобрать стекло (точные размеры не критичны на ±2 мм), любые отказы решаются переустановкой одного узла. Минусы: не подходят для подвешенных конструкций — стекло должно опираться на нижний край.
2. Стеклодержатели проходные (с отверстиями в стекле)
Здесь в стекле сверлится сквозное отверстие диаметром 18–25 мм, через которое проходит шток. Шток фиксируется двумя дисками или полусферами с двух сторон стекла. Эти узлы выдерживают вертикальные нагрузки на разрыв и применяются для подвесных стёкол — например, душевых кабин без рам, козырьков и навесов.
Под проходные держатели стекло обязательно закаляется до сверления. Сверлить уже закалённое стекло нельзя — оно мгновенно рассыплется.
3. Спайдеры

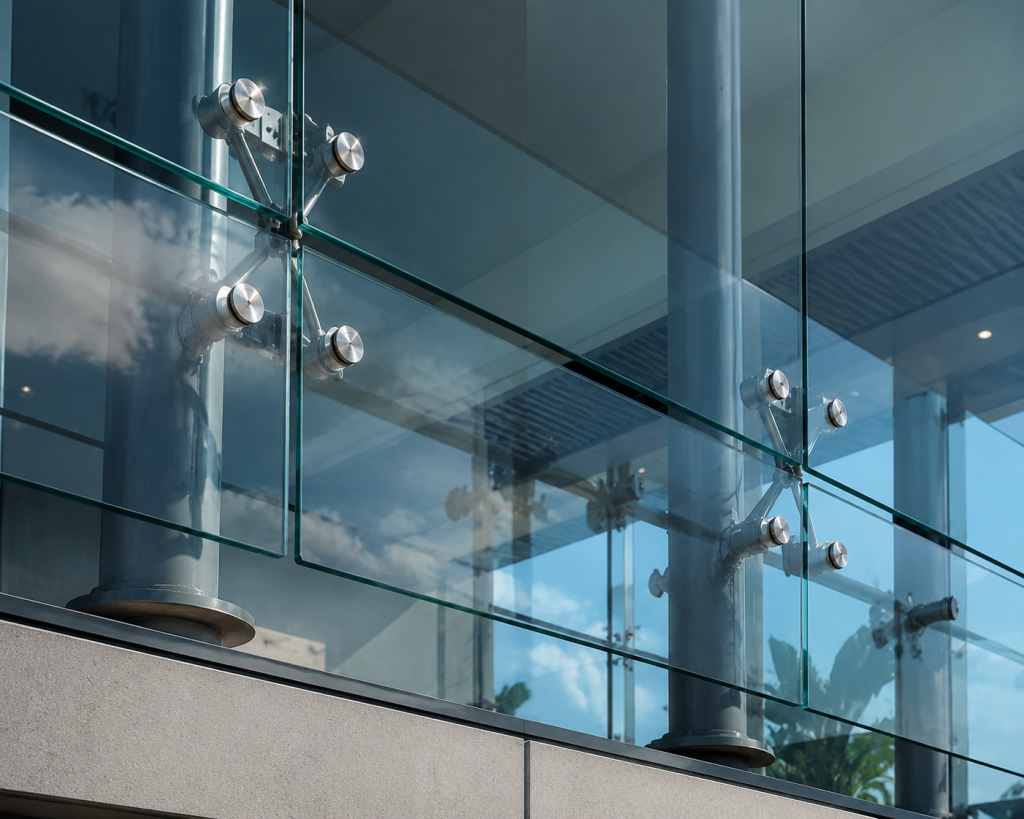

Это крестообразные или X-образные узлы из нержавейки с 2, 3, 4 «лапами», которые удерживают сразу несколько стёкол в местах их стыка. Применяются в крупноформатных фасадах: одна нога спайдера держит угол одного стекла, остальные — углы соседних. Каждая лапа заканчивается рутелем — это уже отдельный элемент, не путайте.
4. Рутели
Рутель — это сферическое или цилиндрическое окончание, которое непосредственно удерживает стекло. Бывает шарнирным (компенсирует тепловые деформации) и жёстким. В фасадных системах рутели крепятся на спайдеры, в ограждениях — напрямую к стойке или кронштейну. Точечный стеклодержатель в простонародье часто называют «маленьким рутелем».
Стеклодержатель нержавейка: конструкция и материалы
Корпус качественного стеклодержателя выполняется из нержавеющей стали аустенитного класса AISI 304 или AISI 316. Различие то же, что и в трубе для перил: AISI 304 — для интерьеров и сухой атмосферы, AISI 316 — для бассейнов, морских и хлорированных сред.
Конструкция типового прижимного держателя:
- Корпус — литая нержавейка с зеркальной полировкой;
- Прижимной диск — нержавейка той же марки, отполирована до Ra ≤ 0,4;
- Прокладки EPDM — две штуки, на каждой стороне стекла;
- Винты крепления к стойке — М6 или М8, с потайной или цилиндрической головкой;
- Декоративная заглушка — закрывает головку винта.
Дешёвые держатели делают из латуни с хромированием, но через 1–2 года в открытой атмосфере хром начинает пузыриться, особенно в местах винтового крепления. Если бюджет позволяет — берите нержавейку, разница в цене с латунью 30–50%, а ресурс выше в 5–6 раз.

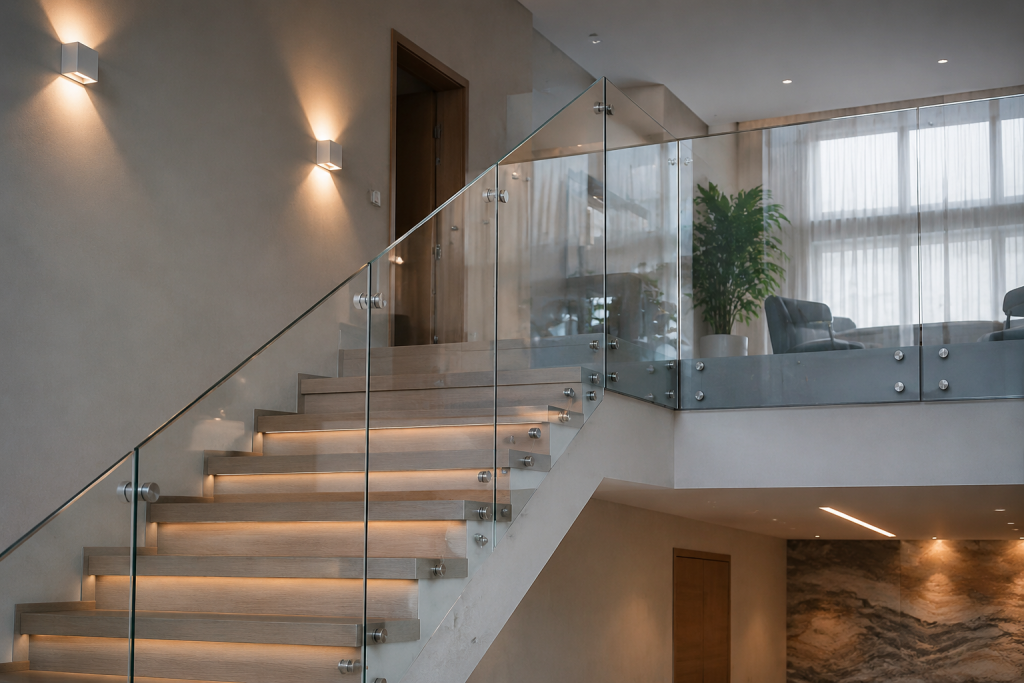

Какие стеклодержатели ставить на ограждения
Для ограждения лестницы, балкона или террасы в частном доме стандартная схема: 4 точечных стеклодержателя на одно стекло, по 2 на каждую стойку. Шаг стоек — 1000–1200 мм, высота стекла — 800–1000 мм (с учётом общей высоты перил 1100 мм с поручнем).
| Назначение | Тип держателя | Диаметр диска | Минимум на 1 стекло |
|---|---|---|---|
| Ограждение лестницы в доме | Прижимной | 38–50 мм | 4 шт |
| Ограждение балкона / террасы | Прижимной | 50 мм | 4 шт |
| Ограждение бассейна | Прижимной AISI 316 | 50–63 мм | 4 шт |
| Стеклянная дверь без рамы | Проходной | 50 мм | 4 шт |
| Козырёк / навес из стекла | Проходной + рутель | 50 мм | 4 шт |

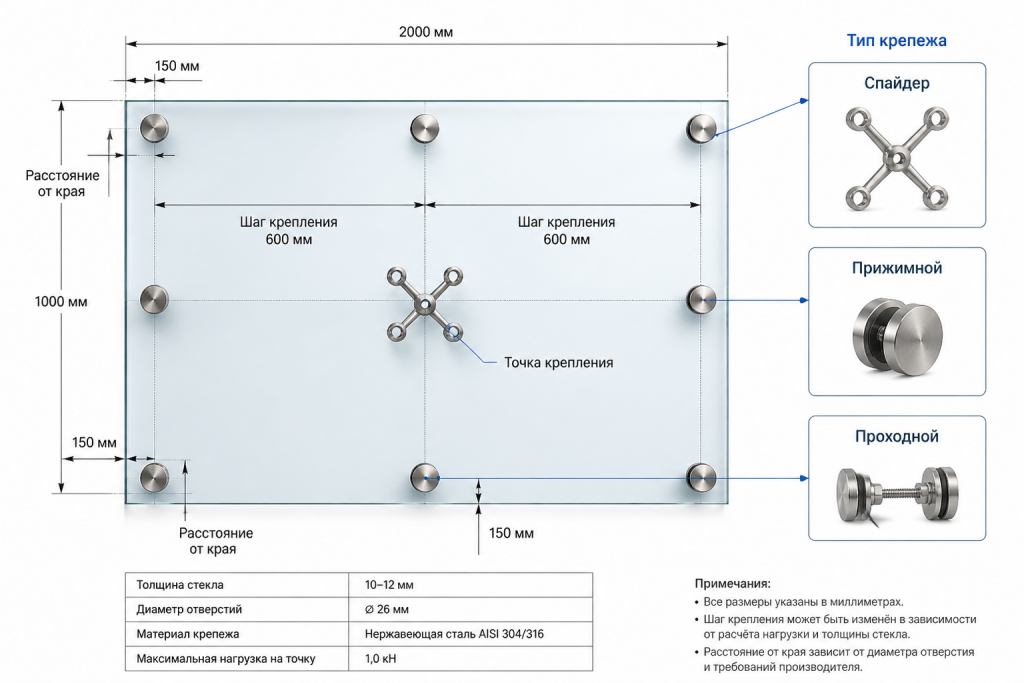

Расчёт нагрузок и шага точек
По СП 20.13330.2016 для ограждений жилых и общественных зданий горизонтальная распределённая нагрузка на поручень — 0,3 кН/м для жилых и 0,8 кН/м для общественных. Для ограждения с 4 точками на стекле размером 1200×900 мм с триплексом 8.8.4 этой нагрузки достаточно с 3-кратным запасом по прочности.
На стадии проектирования соблюдайте три правила:
- Расстояние от точки до края стекла — минимум 70 мм. Ближе — концентратор напряжений, стекло треснет под нагрузкой.
- Расстояние между двумя точками на одной стойке — 600–700 мм. Ближе — система становится жёсткой и не компенсирует тепловые деформации.
- Зазор между двумя соседними стёклами — 4–6 мм. Меньше — стёкла соприкасаются и крошатся при микроподвижках; больше — провал в защите от падения мелких предметов.
Сверление стекла под проходные держатели
Эта операция выполняется только на заводе, до закалки. Технология следующая: цельный лист стекла размечается, под отверстия будущих узлов алмазной коронкой высверливаются отверстия диаметром на 1–2 мм больше штока (стандарт — 22 мм). Затем стекло закаляется в печи. После закалки изменить геометрию уже нельзя.
Расстояние от центра отверстия до края — не менее 2,5 диаметра отверстия (то есть для отверстия 22 мм — минимум 55 мм до края). Расстояние между двумя отверстиями — не менее 4 диаметров (минимум 88 мм). Эти ограничения прописаны в технических условиях большинства закалочных заводов и обязательны.
Типичные ошибки при монтаже
- Затяжка винтов «от руки» — без динамометрического ключа. Перетяжка ломает кромку стекла, недотяжка приводит к люфту через месяц-два.
- Использование цементного раствора в зоне крепления — щёлочь портит EPDM-прокладки. Для герметизации применяется только нейтральный силикон.
- Установка прижимного держателя без опорной планки — стекло «висит» на прокладках и со временем сползает на 1–2 мм. Внизу обязательно должна быть несущая опора.
- Мешанина марок стали — корпус AISI 316, винты AISI 304. На стыке возникает гальваническая пара, через сезон винты тёмнеют.
Сколько стоят точечные крепления
Цены 2026 года на условиях самовывоза:
- Прижимной стеклодержатель Ø38 мм AISI 304 — от 850 ₽;
- Прижимной стеклодержатель Ø50 мм AISI 304 — от 1 250 ₽;
- Прижимной стеклодержатель Ø50 мм AISI 316 — от 1 850 ₽;
- Проходной стеклодержатель Ø50 мм AISI 304 — от 1 700 ₽;
- Спайдер 4-лапый — от 8 200 ₽;
- Рутель шарнирный — от 1 950 ₽.
FAQ — частые вопросы
Можно ли использовать точечные держатели на обычное (незакалённое) стекло?
На прижимные — можно, если стекло триплексное. На проходные — категорически нет. Любое сверление возможно только до закалки.
Чем отличается рутель от стеклодержателя?
Рутель — это шарнирный узел в фасадных системах, рассчитанный на компенсацию тепловых деформаций. Стеклодержатель — это локальный прижимной или проходной узел. В каталогах их часто путают; функционально рутель сложнее и дороже.
Сколько стеклодержателей ставить на одно стекло?
Минимум 4 — два сверху и два снизу. Большие стёкла высотой свыше 1500 мм требуют 6 точек.
Можно ли заменить разбитое стекло без демонтажа всей системы?
Да. Прижимные держатели позволяют ослабить винты, снять стекло и поставить новое за 15–20 минут на одну позицию. Проходные требуют замены стекла с предварительным заводским сверлением — это 7–10 рабочих дней.
Итог
Точечное крепление стекла — это четыре семейства узлов: прижимные стеклодержатели, проходные, спайдеры и рутели. Для частного строительства в 90% случаев нужны прижимные держатели Ø50 мм из AISI 304 — 4 штуки на одно стекло триплекс 8.8.4. Для бассейнов и приморских зон — те же узлы, но из AISI 316. Соблюдение трёх правил геометрии (70 мм от края, 600–700 мм шаг по высоте, 4–6 мм зазор между стёклами) и динамометрическая затяжка винтов — это всё, что отделяет надёжное ограждение от системы с люфтом и поломанной кромкой.
